环网柜
环网柜
产品概述

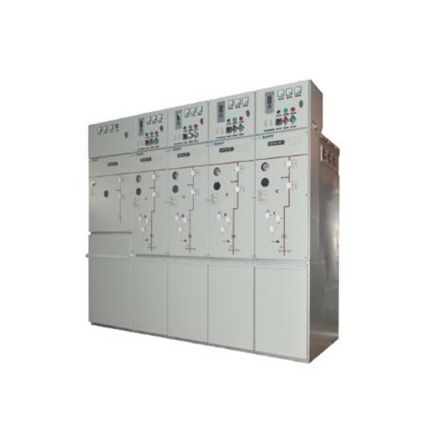

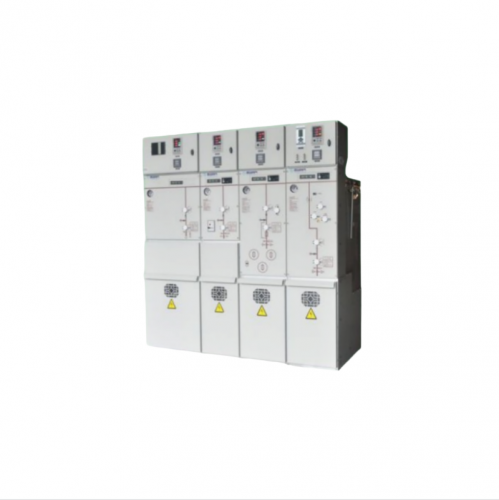

JSR系列气体绝缘紧凑型环网柜（Gas Insulated Ring Main Unit）是我司凭据国网尺度化定造要求自主研发的新型气体绝缘中压开关设备，产品选取� ？榛杓�， 可凭据分歧设计规划肆意分列，实现共箱式单元与扩大式单元美满结合，满足各类二次输配变电站对紧凑型开关柜矫捷使用的需要。
JSR系列开关设备是一个齐全密封的系统， 其所有带电部件及开关均密封在不锈钢的壳体内，不受环境影响；拥有运行靠得住、保险安全、紧凑型结构设计、占地空间幼、免守护、长命命等特点。
产品已通过国度级高压电器试验中心型式试验证，宽泛用于幼型二次配电站、箱式开关所、工矿企业、机场、铁路、贸易区、高层构筑、高速公路、地铁、隧路及天然前提较恶劣的场所领域。
技术参数
| 名称 | 单元 | 负荷开关单元（R） | 组合电器单元（T） | 断路器单元（L） | ||
| 额定电压 | kV | 12/24 | 12/24 | 12/24 | ||
| 额定频率 | Hz | 50 | 50 | 50 | ||
| 额定电流 | A | 630 | 125(取决于熔断器电流) | 630 | ||
| 额定绝缘水平 | 1min工频耐压 | 相间、对地 | kV | 42/65 | 42/65 | 42/65 |
| 断口 | kV | 48/79 | 48/79 | 48/79 | ||
| 节造和辅助回路 | kV | 2/2 | 2/2 | 2/2 | ||
| 雷电冲击耐压 | 相间、对地 | kV | 75/125 | 75/125 | 75/125 | |
| 断口 | kV | 85/145 | 85/145 | 85/145 | ||
| 额定短时耐受电流 | kA /s | 25/4 | -- | 25/4 | ||
| 额定峰值耐受电流 | kA | 63 | -- | 63 | ||
| 额定短路关合电流 | kA | 63 | 受限于高压熔断器 | 63 | ||
| 额定短路开断电流 | kA | -- | 受限于高压熔断器 | 25/25 | ||
| 额定转移电流 | A | -- | 1700/1400 | -- | ||
| 额定有功负载开断电流 | A | 630 | -- | -- | ||
| 额定关环开断电流 | A | 630 | -- | 630 | ||
| 机械寿命 | 切合开关/断路器 | 次 | 10000 | 10000 | 2000 | |
| 隔离/接地开关 | 次 | 3000 | 3000 | 3000 | ||
| 回路电阻 | μΩ | ≤150 | -- | ≤150 | ||
| 填充气体 | SF6/C4 混合气体 | SF6/C4 混合气体 | SF6/C4 混合气体 | |||
| SF6额定充气压力（20℃表显） | Mpa | 0.14 | 0.14 | 0.14 | ||
| C4 混合气体额定充气压力（20℃表显） | Mpa | 0.02 | 0.02 | 0.02 | ||
| 年相对泄露率 | % | 0.01 | 0.01 | 0.01 | ||
| IP防护等级 | 柜体 | IP4X | IP4X | IP4X | ||
| 气箱 | IP67 | IP67 | IP67 | |||
产品尺寸
| 柜型 | 宽（mm） | 深（mm） | 高（mm） | 仪表箱（mm） |
| 负荷开关柜 | 375 | 750 | 1600 | 200/350 |
| 断路器柜 | 420 | 750 | 1600 | 200/350 |
| 组合电器柜 | 420 | 750 | 1600 | 200/350 |
| PT柜 | 420/600（凭据PT容量而定） | 750 | 1600 | 200/350 |
产品特点
� ？榛杓啤毯汉煽氐ピ≧）、负荷开关+熔断器组合电器单元（T）、断路器单元（L）、计量柜单元（M）、母线PT单元（PT）等，分歧� ？榭伤烈庾楹闲纬苫吠�。
全绝缘全密封设计——JSR系列开关设备的一次带电部门（主母线）和开关本体均密封在不锈钢板焊接而成的气箱傍边，主回路通过气箱上装置的切合DIN47636尺度的套管与表部衔接，可通过全绝缘、全屏蔽全密封的可分离衔接器与进出线电缆衔接，气箱防护等级达到IP67，气箱内部不受表界环境影响，具备短时抗洪水和抗凝职能。
可选用新型环保气体——可选用C4混合型新型环保气体，在维持安全、靠得住和一样尺寸的前提下，为用户提供一种绿色环保选择。C4混合气体的GWP（全球变暖潜能值）相比SF6气体只有1/11.降幅超过90% ，用户可凭据偏好选择更相宜的气体：C4混合气体或者SF6，也能够当下交付的产品充SF6，但其齐全依照充C4混合气体来进行造作和试验，将来可无缝升级。
安全靠得住性高—— 一次带电部门和开关本体均密封在不锈冈禅箱中， 通过套管与表部衔接，预防了直接接触带电体；设备拥有靠得住的压力开释装置和泄压通路，保障了故障产生时人身设备的安全。占有美满的机械连锁装置� ？勺畲笏降脑し牢蟛僮�。
产品使用环境
海拔高度：≤4000m（当设备运行在海拔高度1000m以上时请出格注明以便造作时对充气压力进行调整）
环境温度：最高气温：+55℃
最低气温：-40℃
24h内均匀气温不超过35℃
环境湿度：24h相对湿度均匀不超过95%
月相对湿度均匀不超过90%
装置环境：周围空气没有爆炸性和侵蚀性气体，装置场所无剧烈震荡冲击，污秽级不超过GB/T5582中的Ⅲ级
