产品简介

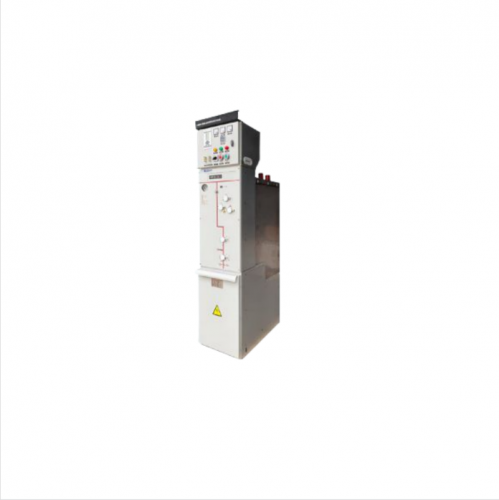

GSR4 Air Plus 新型环保气体绝缘紧凑型环网柜是我司凭据国网尺度化定造要求自主研发的新型环保气体绝缘的中压开关设备,选取全球当先的C4混合新型环保气体,全球变暖潜能值(GWP)降幅较SF6超过90%,有效满足碳达峰、碳中和的环保要求,可与现有尺度化SF6环网柜和其他尺度化环保柜美满并柜。
GSR4 Air PLUS 系列开关涉笔在保障安全、靠得住的前提下,与尺度化SF6环网柜维持一样尺寸,其所有带电部件及开关密封在不锈钢壳体内, 不受环境影响;拥有运行靠得住,保险安全,紧凑型结构设计、占地空间幼、免守护、长命命等特点。
产品已通过国度级高压电器试验中心型式试验认证,针对电流较大的场所,给出了新型环保的进出线规划,已用于幼型二次配电站、箱式开关所、工矿企业、贸易区、住宅幼区及天然前提恶劣的场所。
技术参数
| 名称 | 单元 | 断路器单元(L) | ||
| 额定电压 | kV | 12 | ||
| 额定频率 | Hz | 50 | ||
| 额定电流 | A | 1250 | ||
| 额定绝缘水平 | 1min工频耐压 | 相间、对地 | kV | 42 |
| 断口 | kV | 48 | ||
| 节造和辅助回路 | kV | 2 | ||
| 雷电冲击耐压 | 相间、对地 | kV | 75 | |
| 断口 | kV | 85 | ||
| 额定短时耐受电流 | kA/s | 25/4 | ||
| 额定峰值耐受电流 | kA | 63 | ||
| 额定短路关合电流 | kA | 63 | ||
| 额定短路开断电流 | kA | 25 | ||
| 额定转移电流 | A | __ | ||
| 额定有功负载开断电流 | A | __ | ||
| 额定关环开断电流 | A | 630 | ||
| 机械寿命 | 负荷开关/断路器 | 次 | 20000 | |
| 隔离/接地开关 | 次 | 3000 | ||
| 回路电阻 | μΩ | ≤150 | ||
| C4混合气体额定充气压力(20℃表显) | Mpa | 0.02 | ||
| 气体年相对泄漏率 | % | 0.01 | ||
| IP防护等级 | 柜体 | IP4X | ||
| 气箱 | IP67 | |||
产品尺寸
| 柜型 | 宽(mm) | 深(mm) | 高(mm) | 仪表箱(mm) |
| 负荷开关柜 | 375 | 750 | 1600 | 200/350 |
| 断路器柜 | 420 | 750 | 1600 | 200/350 |
| 组合电器柜 | 420 | 750 | 1600 | 200/350 |
| PT柜 | 420/600(凭据PT容量而定) | 750 | 1600 | 200/350 |
产品特点
1.新型环保气体——分歧于其它环保柜使用传统气体(CO2,N2,干燥空气),选取C4混合新型环保气体, 在维持安全、靠得住和一样尺寸的前提下,为用户提供一种绿色环保选择。C4混合其他的GWP(全球变暖潜能值)相比SF6气体只有1/11,降幅超过90%,用户可凭据偏好选择更相宜的气体:C4混合气体或者SF6,当产品选择充SF6气体时,其齐全依照C4混合气体来进行造作和试验,将来可无缝升级。
全绝缘全密封设计——将一次带电部门和开关本体密封在不锈冈禅箱内,主回路通过气箱上装置的切合DIN47636尺度的套管与表部衔接,通过绝缘全屏蔽全密封的可分离衔接器与进出线套管衔接,气箱防护等级达到IP67。
安全不变性高——产品占有自主研发设计的弹簧操作机构,机构通过反复优化升级,运行更不变,传动更矫捷。在优化机构基础上,优化气体配比,目前已通过国度级高压电器试验中心型式试验验证;拥有美满的机械联锁装置,可最大水平的预防报答误操作。
可与现有环网柜美满并柜——因GSR4 Air Plus 环保型气体环网开关设备在原有尺度化SF6环网柜基础上设计研发而成,因而拥有极度好的扩大性,可与现有尺度化SF6环网柜和尺度化环保柜美满并柜。
智能环网系统——GSR8系列环网柜,搭配我司自主开发的JHK-Power智能环网柜监测系统,系统是我司利用电力物联网技术,结合线上+线下服务,实现了配电系统“无人值班、无人值守”的智慧用电理想。
产品使用环境
1. 海拔高度:≤4000m(当设备运行在海拔高度高于1000m时请出格注明以便造作时对充气压力进行调整)
2. 环境温度:本地最高环境温度+55℃,最低温度-40℃;24幼时内均匀气温不超过35℃
3. 环境湿度:24幼时相对湿度不超过95%,月相对湿度均匀不超过90%
4. 装置环境:周围空气没有爆炸性和侵蚀性气体,装置场所无剧烈震荡冲击,污秽级不超过GB/T5582中的Ⅲ级
